matplotlib 基础

基础设置

1
2
# 引入
from matplotlib import pyplot as plt

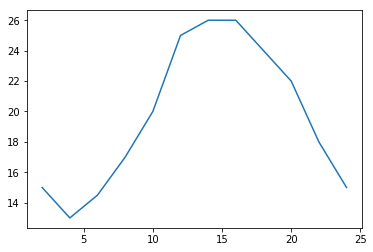

示例

1
2
3
4
5
6
7
8
# 获取x轴的点,需要是可迭代对象
x = range(2, 26, 2)
# 获取y轴的点,需要是可迭代对象
y = [15, 13, 14.5, 17, 20, 25, 26, 26, 24, 22, 18, 15]
# 通过plot绘制折线图, x 和 y 是对应的关系,也就是长度要一样
plt.plot(x, y)
# 展示图形
plt.show()

png

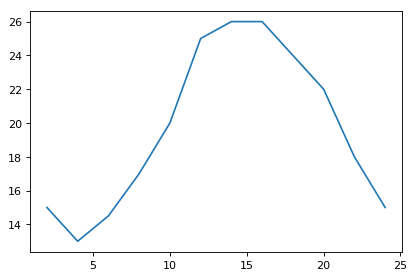

设置图片大小、质量

1
2
3
4
5
6
# 画图之前设置图片信息 figsize 设置图片的大小; dpi 设置图片的质量,让图片更清晰
fig = plt.figure(figsize=(6, 4), dpi= 80)
x = range(2, 26, 2)
y = [15, 13, 14.5, 17, 20, 25, 26, 26, 24, 22, 18, 15]
plt.plot(x, y)
plt.show()

png

下载图片

1
2
3
4
5
6
7
# 画图之前设置图片信息 figsize 设置图片的大小; dpi 设置图片的质量,让图片更清晰
fig = plt.figure(figsize=(6, 4), dpi= 80)
x = range(2, 26, 2)
y = [15, 13, 14.5, 17, 20, 25, 26, 26, 24, 22, 18, 15]
plt.plot(x, y)
# 保存图片,可以根据后缀名来指定保存的格式
plt.savefig('savefig.png')

png

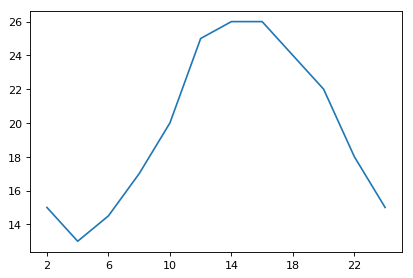

调整 X 或者 Y 轴上的刻度和显示内容

虽然指定了 x 轴和 y 轴对应点的关系,但是 x 轴和 y 轴的刻度并没有指定,如果默认的刻度不满足需求,我们可以进行更改

1
2
3
4
5
6
7
8
9
10
11
# 画图之前设置图片信息 figsize 设置图片的大小; dpi 设置图片的质量,让图片更清晰
fig = plt.figure(figsize=(6, 4), dpi= 80)
x = range(2, 26, 2)
y = [15, 13, 14.5, 17, 20, 25, 26, 26, 24, 22, 18, 15]
plt.plot(x, y)
# 指定x轴的刻度值
# plt.xticks(x)
# 可以调整刻度的稀疏
plt.xticks(x[::2])
# 保存图片,可以根据后缀名来指定保存的格式
plt.show()

png

设置 x、y 轴刻度的别名、刻度方向

那么问题来了:
如果列表a表示10点到12点的每一分钟的气温,如何绘制折线图观察每分钟气温的变化情况?

[random.randint(20,35) for i in range(120)]```
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
```python
import random
fig = plt.figure(figsize = (28, 8))
y = [random.randint(20,35) for i in range(120)]
x = range(120)
plt.plot(x, y)
# 生成x坐标对应的别名
_x_ticks = ['10点{}分'.format(i) for i in x if i < 60]
_x_ticks += ['11点{}分'.format(i) for i in x if i > 60]
# 前两个参数要一一对应,表示刻度和别名的对应关系
# rotation参数表示刻度显示旋转的方向
# plt.xticks(x, _x_ticks, rotation = 45)
plt.xticks(x[::5], _x_ticks[::5], rotation = 45)
plt.show()

png

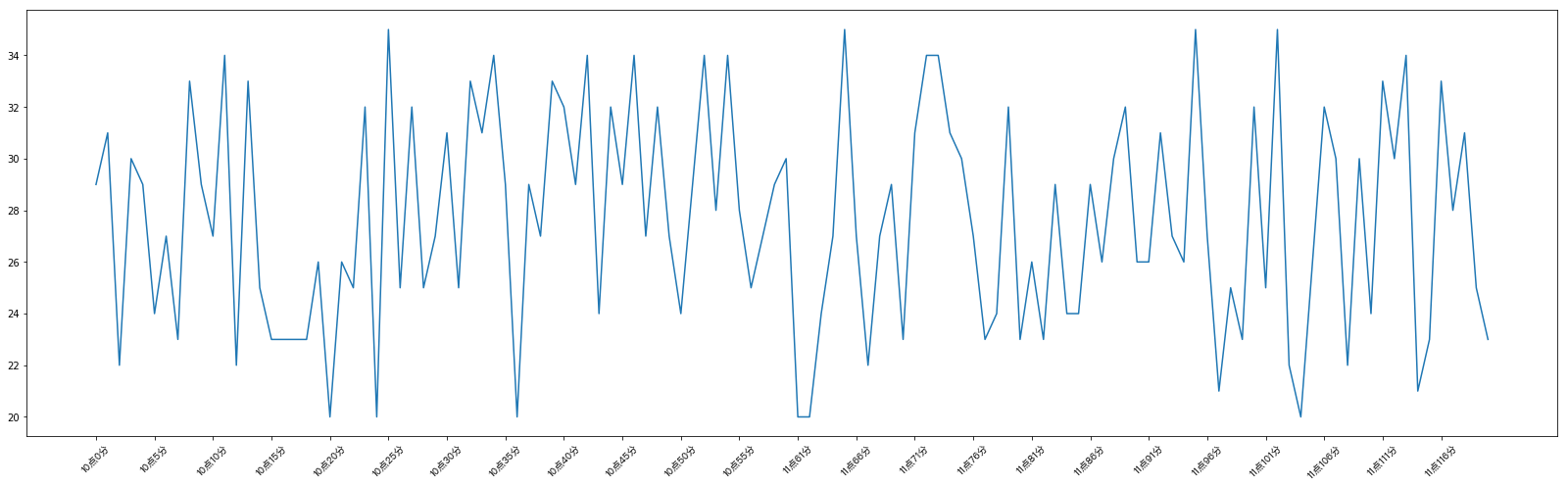

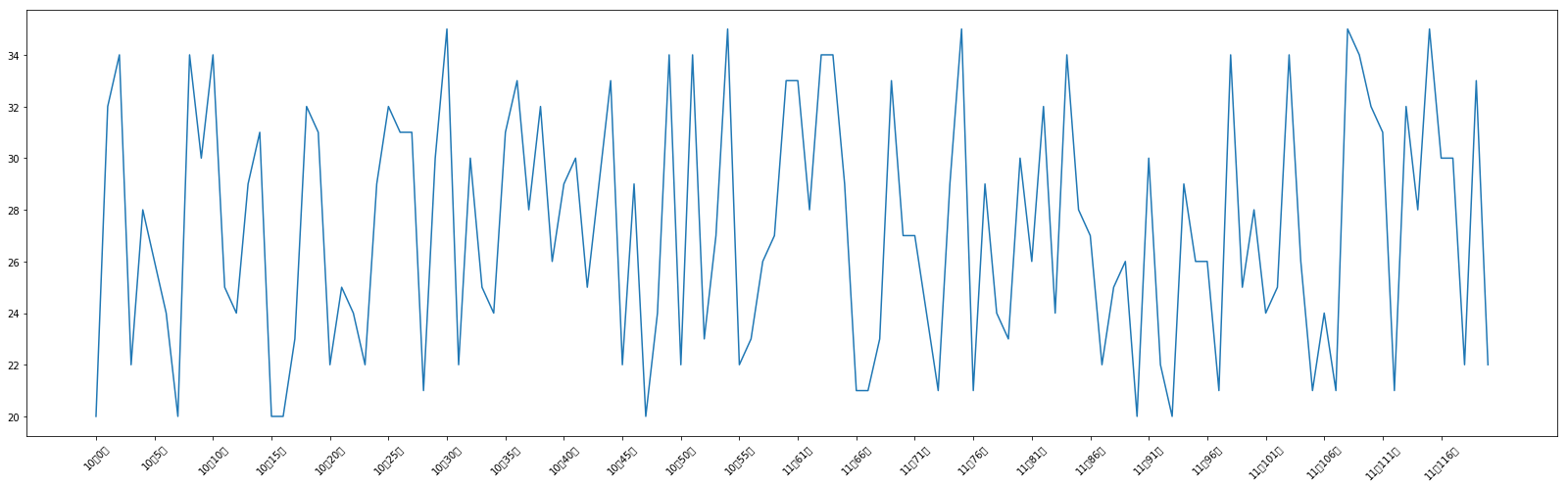

设置显示中文

matplotlib 默认不支持中文字符,因为默认的英文字体无法显示汉字
查看 linux/mac 下面支持的字体:
fc-list 查看支持的字体
fc-list :lang=zh 查看支持的中文(冒号前面有空格)

mac 下如果不支持该命令,需要安装 brew install fontconfig

那么问题来了:如何修改 matplotlib 的默认字体?

  1. 通过 matplotlib.rc 可以修改,具体方法参见源码( windows/linux 平台下可行)
  2. 通过 matplotlib 下的 font_manager 可以解决( windows/linux/mac 平台下可行)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import random
import matplotlib
from matplotlib import font_manager
# 全局的字体设置(没实验成功,没找到字体名)
# font = {
# 'family': "Microsoft Yahei",
# 'size': "10"
# }
# matplotlib.rc('font', **font)
fig = plt.figure(figsize = (28, 8))
y = [random.randint(20,35) for i in range(120)]
x = range(120)
plt.plot(x, y)
_x_ticks = ['10点{}分'.format(i) for i in x if i < 60]
_x_ticks += ['11点{}分'.format(i) for i in x if i > 60]
# 指定字体路径,然后在需要显示中文的地方添加 fontproperties 参数
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
plt.xticks(x[::5], _x_ticks[::5], rotation = 45, fontproperties = my_font)
plt.show()

png

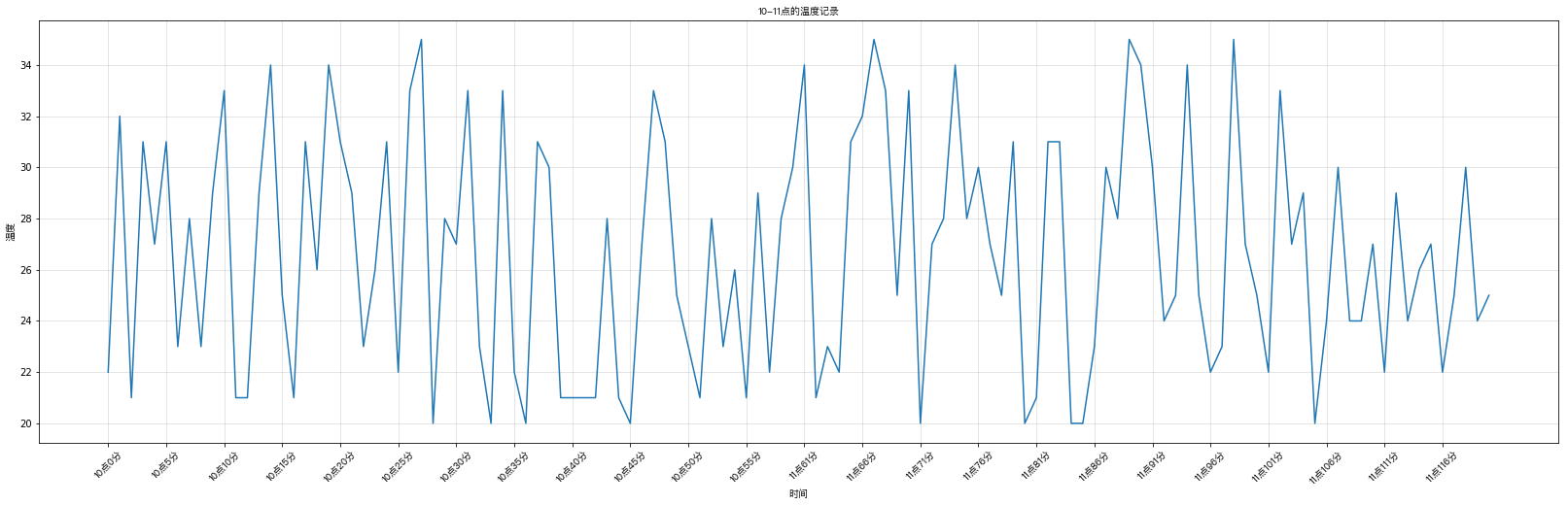

给图像添加描述信息

设置图的 title 和轴的 label,显示网格

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
fig = plt.figure(figsize = (28, 8))
y = [random.randint(20,35) for i in range(120)]
x = range(120)
plt.plot(x, y)
_x_ticks = ['10点{}分'.format(i) for i in x if i < 60]
_x_ticks += ['11点{}分'.format(i) for i in x if i > 60]
# 指定字体路径,然后在需要显示中文的地方添加 fontproperties 参数
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
plt.xticks(x[::5], _x_ticks[::5], rotation = 45, fontproperties = my_font)
# 设置x、y轴的label
plt.xlabel('时间', fontproperties = my_font)
plt.ylabel('温度', fontproperties = my_font)
# 设置图的标题
plt.title('10-11点的温度记录', fontproperties = my_font)
# 显示网格
plt.grid(alpha = 0.4)
plt.show()

png

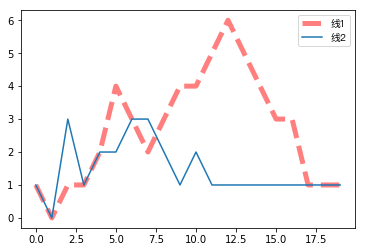

设置线条样式和图例位置

线条样式参数值

颜色字符(color) 风格字符(linestyle) 点样式(marker)
r红色 - or solid 实线 . point
g绿色 -- or dashed 虚线 , pixel
g蓝色 -. or dashdot 点划线 o circle
w白色 : or dotted 点虚线 v triangle_down
c青色 空或者空格,无线条 ^ triangle_up
m洋红 < triangle_left
y黄色
k黑色
#00ff0016进制
1
2
3
4
5
6
7
8
9
10
11
12
a = [1,0,1,1,2,4,3,2,3,4,4,5,6,5,4,3,3,1,1,1]
b = [1,0,3,1,2,2,3,3,2,1 ,2,1,1,1,1,1,1,1,1,1]
x = range(20)
# 绘制两条线
# label 线条数名; color 设置字体颜色; linestyle 设置线条样式; linewidth 设置线条宽度; alpha 设置线条透明度
plt.plot(x, a, label='线1', color='r', linestyle='--', linewidth=5, alpha=0.5)
plt.plot(x, b, label='线2')
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
# 显示图例 prop 指定文字类型, loc 指定显示位置
plt.legend(prop = my_font, loc = 'best')
plt.show()

png

添加注解

1
2
3
4
5
6

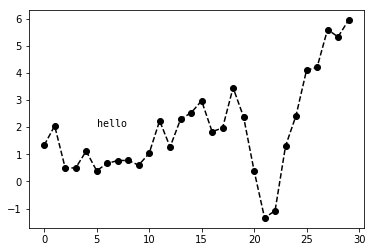

# text添加文字注解
from numpy import random
random.seed(10)
plt.plot(random.randn(30).cumsum(), 'ko--')
# 添加注解
plt.text(5, 2, 'hello', family='monospace', fontsize = 10)
Text(5, 2, 'hello')

png

1
2
3
4
5
6
7
8
9
10
11
12

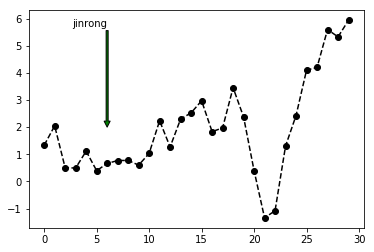

# annotate 添加注解
from numpy import random
random.seed(10)
plt.plot(random.randn(30).cumsum(), 'ko--')
# 添加注解
plt.annotate('jinrong',
xy=(6, 2), # 指向的点
xytext=(6, 6), # 文字位置
arrowprops=dict(facecolor='green', headwidth=6, headlength=6, width=2),# 设置箭头 颜色 头的宽度 头的高度 线宽
horizontalalignment='right', # 文字在箭头的左侧还是右侧
verticalalignment='top' # 文字在箭头的顶部还是底部
)
Text(6, 6, 'jinrong')

png

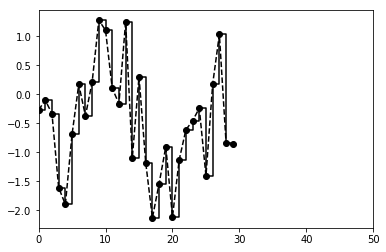

折线图plot

上面的都是以折线图为例子的,看下就OK

1
2
3
4
5
6
7
8
9
10
11
from numpy.random import randn
data = randn(30).cumsum()
# plt.plot(randn(30).cumsum(), 'ko--')
# 扩展开就是下面这种形式 marker 绘制点
plt.plot(data, color='k', linestyle='dashed', marker='o')
# 在线型图中,非实际数据点默认是按线性方式插值的。可以通过drawstyle选项修改
plt.plot(data, 'k-', drawstyle='steps-post')
# 返回当前的X轴绘图范围
print(plt.xlim())
# 设置x轴绘制范围
plt.xlim([0, 50])
(-1.4500000000000002, 30.45)





(0, 50)

png

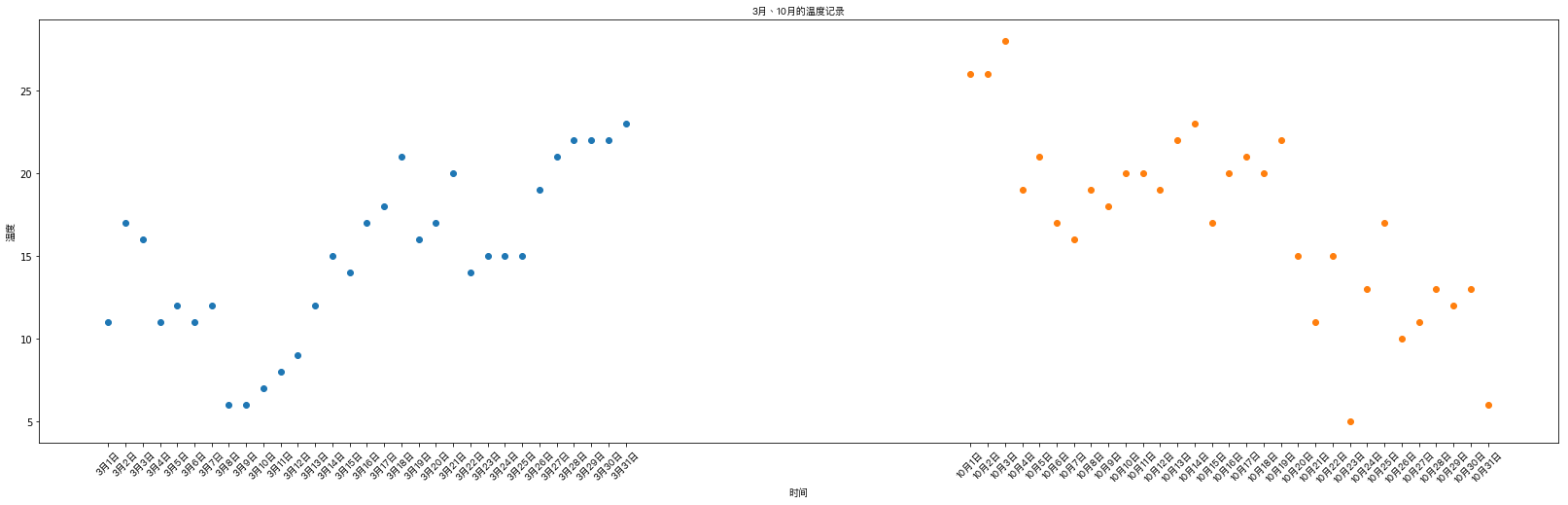

散点图scatter

散点图和折线图的用法相似,基本把plot改成scatter方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# 假设下面是3,10月份每天白天的最高气温
y_a = [11,17,16,11,12,11,12,6,6,7,8,9,12,15,14,17,18,21,16,17,20,14,15,15,15,19,21,22,22,22,23]
y_b = [26,26,28,19,21,17,16,19,18,20,20,19,22,23,17,20,21,20,22,15,11,15,5,13,17,10,11,13,12,13,6]
fig = plt.figure(figsize = (28, 8))
# 分别获取a、b对应的x的坐标
x_a = range(1, 32)
x_b = range(51, 82)
# 绘制散点图
plt.scatter(x_a, y_a)
plt.scatter(x_b, y_b)
_x_ticks = ['3月{}日'.format(i) for i in x_a]
_x_ticks += ['10月{}日'.format(i - 50) for i in x_b]
# 指定字体路径,然后在需要显示中文的地方添加 fontproperties 参数
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
plt.xticks(list(x_a) + list(x_b), _x_ticks, rotation = 45, fontproperties = my_font)
# 设置x、y轴的label
plt.xlabel('时间', fontproperties = my_font)
plt.ylabel('温度', fontproperties = my_font)
# 设置图的标题
plt.title('3月、10月的温度记录', fontproperties = my_font)
plt.show()

png

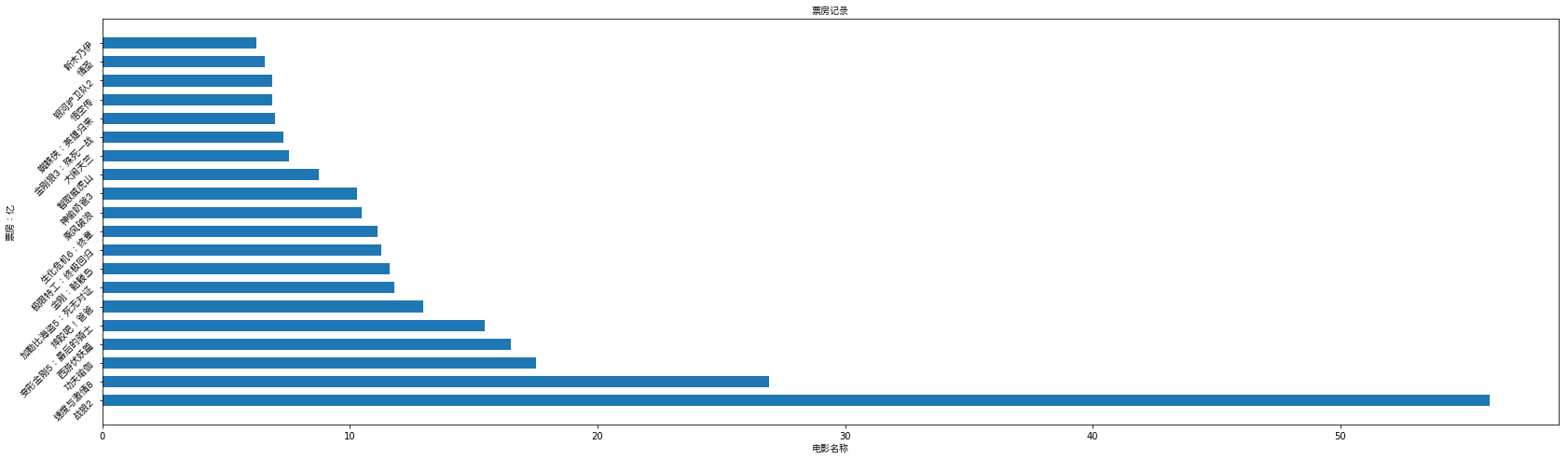

条形图bar(竖着的)、barh(横着的)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
fig = plt.figure(figsize = (28, 8))
# 指定字体路径,然后在需要显示中文的地方添加 fontproperties 参数
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
a = ["战狼2","速度与激情8","功夫瑜伽","西游伏妖篇","变形金刚5:最后的骑士","摔跤吧!爸爸","加勒比海盗5:死无对证","金刚:骷髅岛","极限特工:终极回归","生化危机6:终章","乘风破浪","神偷奶爸3","智取威虎山","大闹天竺","金刚狼3:殊死一战","蜘蛛侠:英雄归来","悟空传","银河护卫队2","情圣","新木乃伊",]
b = [56.01,26.94,17.53,16.49,15.45,12.96,11.8,11.61,11.28,11.12,10.49,10.3,8.75,7.55,7.32,6.99,6.88,6.86,6.58,6.23]
# 画竖着的条形图 width 设置条形的宽度
# plt.bar(range(len(a)), b, width = 0.6)
# 设置x轴别名
# plt.xticks(range(len(a)), a, rotation = 45, fontproperties = my_font)
# 画横着的条形图 height 设置条形的宽度
plt.barh(range(len(a)), b, height = 0.6)
# 设置y轴别名
plt.yticks(range(len(a)), a, rotation = 45, fontproperties = my_font)
# 设置x、y轴的label
plt.xlabel('电影名称', fontproperties = my_font)
plt.ylabel('票房:亿', fontproperties = my_font)
# 设置图的标题
plt.title('票房记录', fontproperties = my_font)
plt.show()

png

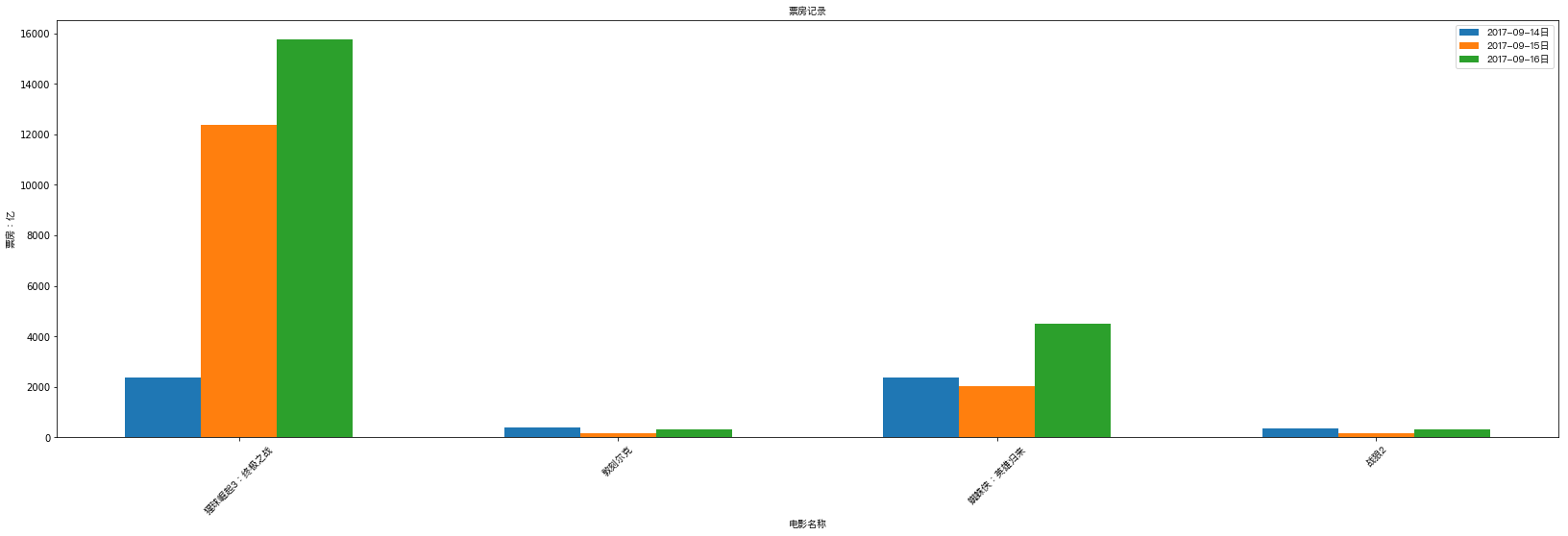

多次条形图

假设你知道了列表a中电影分别在2017-09-14(b_14), 2017-09-15(b_15), 2017-09-16(b_16)三天的票房,为了展示列表中电影本身的票房以及同其他电影的数据对比情况,应该如何更加直观的呈现该数据?

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
fig = plt.figure(figsize = (28, 8))
# 指定字体路径,然后在需要显示中文的地方添加 fontproperties 参数
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
a = ["猩球崛起3:终极之战","敦刻尔克","蜘蛛侠:英雄归来","战狼2"]
b_16 = [15746,312,4497,319]
b_15 = [12357,156,2045,168]
b_14 = [2358,399,2358,362]
# 多个条形图根据条形图的宽度错开
bar_width = 0.2
x_14 = range(len(a))
x_15 = [i + bar_width for i in x_14]
x_16 = [i + bar_width * 2 for i in x_14]
# 画竖着的条形图 width 设置条形的宽度
plt.bar(x_14, b_14, width = bar_width, label = '2017-09-14日')
plt.bar(x_15, b_15, width = bar_width, label = '2017-09-15日')
plt.bar(x_16, b_16, width = bar_width, label = '2017-09-16日')
# 设置图例
plt.legend(prop = my_font)
# 设置x轴别名
plt.xticks(x_15, a, rotation = 45, fontproperties = my_font)
# 设置x、y轴的label
plt.xlabel('电影名称', fontproperties = my_font)
plt.ylabel('票房:亿', fontproperties = my_font)
# 设置图的标题
plt.title('票房记录', fontproperties = my_font)
plt.show()

png

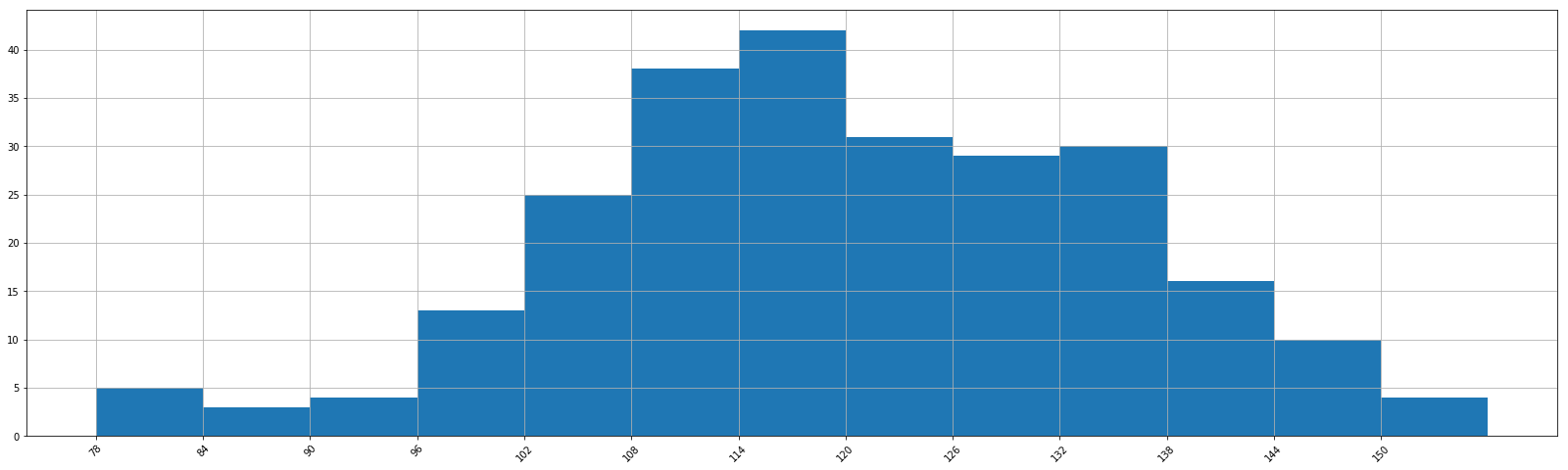

直方图hist

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
fig = plt.figure(figsize = (28, 8))
# 指定字体路径,然后在需要显示中文的地方添加 fontproperties 参数
my_font = font_manager.FontProperties(fname='/System/Library/Fonts/Pingfang.ttc')
a=[131, 98, 125, 131, 124, 139, 131, 117, 128, 108, 135, 138, 131, 102, 107, 114, 119, 128, 121, 142, 127, 130, 124, 101, 110, 116, 117, 110, 128, 128, 115, 99, 136, 126, 134, 95, 138, 117, 111,78, 132, 124, 113, 150, 110, 117, 86, 95, 144, 105, 126, 130,126, 130, 126, 116, 123, 106, 112, 138, 123, 86, 101, 99, 136,123, 117, 119, 105, 137, 123, 128, 125, 104, 109, 134, 125, 127,105, 120, 107, 129, 116, 108, 132, 103, 136, 118, 102, 120, 114,105, 115, 132, 145, 119, 121, 112, 139, 125, 138, 109, 132, 134,156, 106, 117, 127, 144, 139, 139, 119, 140, 83, 110, 102,123,107, 143, 115, 136, 118, 139, 123, 112, 118, 125, 109, 119, 133,112, 114, 122, 109, 106, 123, 116, 131, 127, 115, 118, 112, 135,115, 146, 137, 116, 103, 144, 83, 123, 111, 110, 111, 100, 154,136, 100, 118, 119, 133, 134, 106, 129, 126, 110, 111, 109, 141,120, 117, 106, 149, 122, 122, 110, 118, 127, 121, 114, 125, 126,114, 140, 103, 130, 141, 117, 106, 114, 121, 114, 133, 137, 92,121, 112, 146, 97, 137, 105, 98, 117, 112, 81, 97, 139, 113,134, 106, 144, 110, 137, 137, 111, 104, 117, 100, 111, 101, 110,105, 129, 137, 112, 120, 113, 133, 112, 83, 94, 146, 133, 101,131, 116, 111, 84, 137, 115, 122, 106, 144, 109, 123, 116, 111,111, 133, 150]
# 设置组距,这个要求有点高,设置不好图形会偏(要能被max(a) - min(a)整除)
bin_width = 6
# 计算组数
num_bins = int((max(a) - min(a))//bin_width)
print(num_bins, max(a), min(a), max(a) - min(a))
# 绘制直方图,传入数据和组数即可
plt.hist(a, num_bins)
# 默认绘制的是频数,density = 1 设置成频数
# plt.hist(a, num_bins, density = 1)
# 也可以通过列表来指定各个组距,通常在组距不均匀的时候使用,长度为组数,值为分组依据
# plt.hist(a, [min(a) + i * bin_width for i in range(num_bins)])
plt.xticks(list(range(min(a), max(a)))[::bin_width], rotation = 45)
plt.grid()
plt.show()
13 156 78 78

png

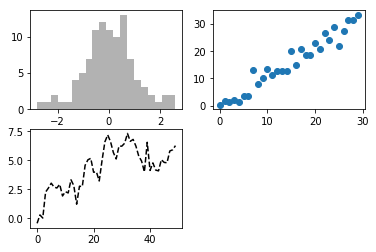

一页创建多张图 subplot

1
2
3
4
5
6
7
8
9
10
11
12
13
import matplotlib.pyplot as plt
import numpy as np
fig = plt.figure()
# 图像应该是2×2的(即最多4张图),且当前选中的是4个subplot中的第一个(编号从1开始)
ax1 = fig.add_subplot(2, 2, 1)
ax2 = fig.add_subplot(2, 2, 2)
ax3 = fig.add_subplot(2, 2, 3)
# 直方图
ax1.hist(np.random.randn(100), bins=20, color='k', alpha=0.3)
# 散点图
ax2.scatter(np.arange(30), np.arange(30) + 3 * np.random.randn(30))
# 在第三张上画图, k-- 表示黑色虚线 k表示黑色 -- 表示虚线
ax3.plot(np.random.randn(50).cumsum(), 'k--')
[<matplotlib.lines.Line2D at 0x8444080>]

png

1
2
3
4
5
6

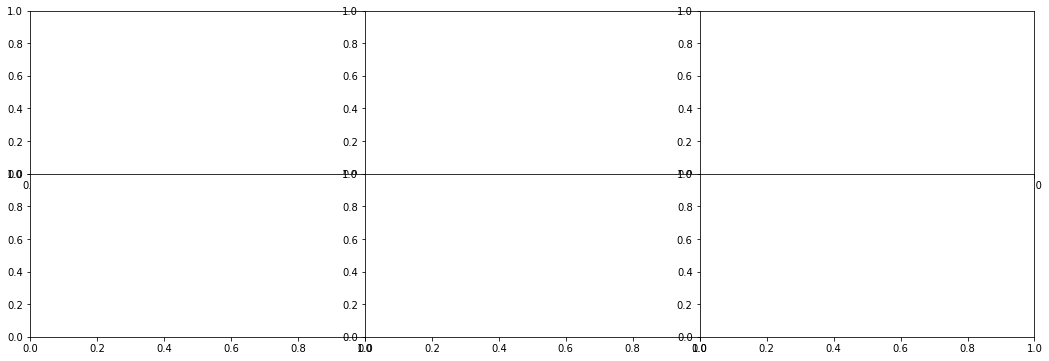

# 快速创建一图多张表 figsize 是figure的参数
# fig是figure对象 axes 是各个图表列表
fig, axes = plt.subplots(2, 3, figsize=(18, 6))
print(axes)
# subplots_adjues 调整个图表之间的间距
plt.subplots_adjust(wspace=0, hspace=0)
[[<matplotlib.axes._subplots.AxesSubplot object at 0x000000000907BB70>
  <matplotlib.axes._subplots.AxesSubplot object at 0x00000000090A4C50>
  <matplotlib.axes._subplots.AxesSubplot object at 0x00000000090D4208>]
 [<matplotlib.axes._subplots.AxesSubplot object at 0x00000000090F9780>
  <matplotlib.axes._subplots.AxesSubplot object at 0x00000000095A2CF8>
  <matplotlib.axes._subplots.AxesSubplot object at 0x00000000095D32B0>]]

png

实战

1. 导入包

1
2
import numpy as np
import matplotlib.pyplot as plt

2. 准备数据

1
2
3
4
5
# 定义数据部分
x = np.arange(0., 10, 0.2)
y1 = np.cos(x)
y2 = np.sin(x)
y3 = np.sqrt(x)

3. 绘制基本曲线

1
2
3
4
5

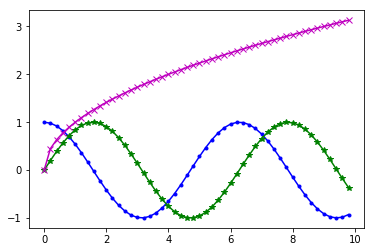

# 使用 plot 函数直接绘制上述函数曲线,可以通过配置 plot 函数参数调整曲线的样式、粗细、颜色、标记等:
# 绘制 3 条函数曲线
plt.plot(x, y1, color='blue', linewidth=1.5, linestyle='-', marker='.', label=r'$y = cos{x}$')
plt.plot(x, y2, color='green', linewidth=1.5, linestyle='-', marker='*', label=r'$y = sin{x}$')
plt.plot(x, y3, color='m', linewidth=1.5, linestyle='-', marker='x', label=r'$y = \sqrt{x}$')
[<matplotlib.lines.Line2D at 0x8315b00>]

png

4. 设置坐标轴

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

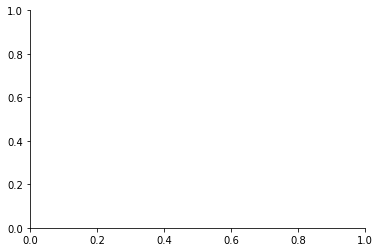

# 坐标轴上移
ax = plt.subplot(111)
# 去掉右边的边框线
ax.spines['right'].set_color('none')
# 去掉上边的边框线
ax.spines['top'].set_color('none')
# 移动下边边框线,相当于移动 X 轴
ax.xaxis.set_ticks_position('bottom')
# 下边框线移动到 y=0 的位置
ax.spines['bottom'].set_position(('data', 0))
# 移动左边边框线,相当于移动 y 轴
ax.yaxis.set_ticks_position('left')
# 左边框线移动到 x=0 的位置
ax.spines['left'].set_position(('data', 0))

png

1
2
3
4
5
6
7

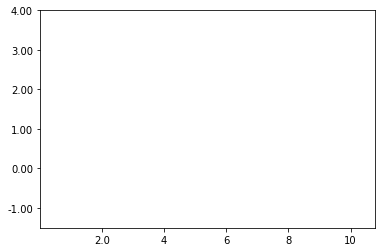

# 设置 x, y 轴的刻度取值范围
plt.xlim(x.min()*1.1, x.max()*1.1)
plt.ylim(-1.5, 4.0)
# 设置 x, y 轴的刻度标签值
plt.xticks([2, 4, 6, 8, 10], [r'2.0', r'4', r'6', r'8', r'10'])
plt.yticks([-1.0, 0.0, 1.0, 2.0, 3.0, 4.0],
[r'-1.00', r'0.00', r'1.00', r'2.00', r'3.00', r'4.00'])
([<matplotlib.axis.YTick at 0x7f3fb00>,
  <matplotlib.axis.YTick at 0x7f3f438>,
  <matplotlib.axis.YTick at 0x7f5b438>,
  <matplotlib.axis.YTick at 0x8103940>,
  <matplotlib.axis.YTick at 0x8103e48>,
  <matplotlib.axis.YTick at 0x8109390>],
 <a list of 6 Text yticklabel objects>)

png

1
2
3
4

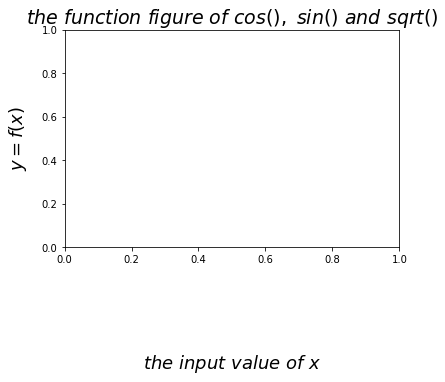

# 设置标题、x轴、y轴
plt.title(r'$the \ function \ figure \ of \ cos(), \ sin() \ and \ sqrt()$', fontsize=19)
plt.xlabel(r'$the \ input \ value \ of \ x$', fontsize=18, labelpad=88.8)
plt.ylabel(r'$y = f(x)$', fontsize=18, labelpad=12.5)
Text(0, 0.5, '$y = f(x)$')

png

5. 设置文字描述、注解

1
2

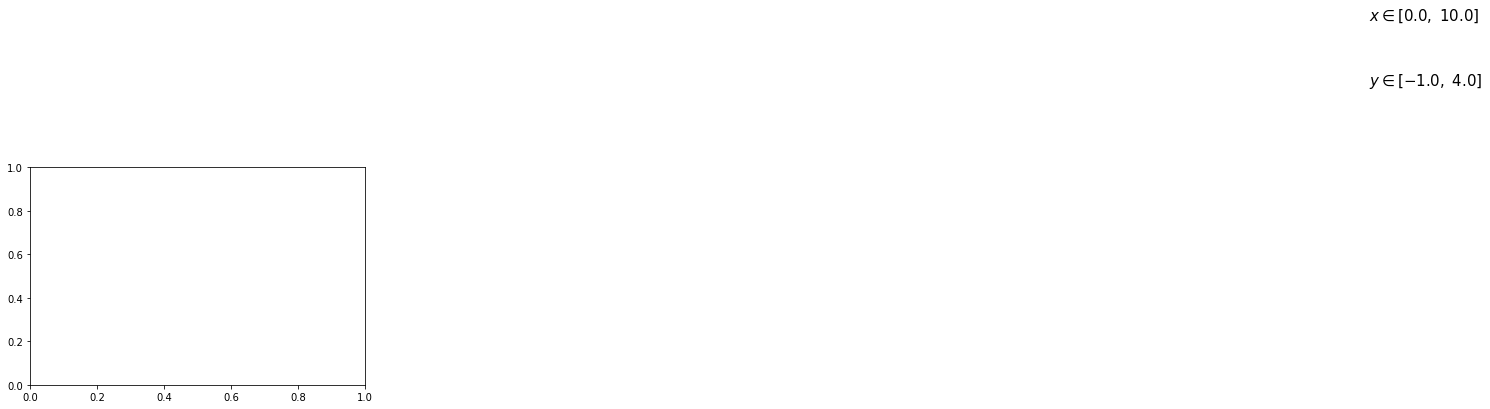

plt.text(4, 1.68, r'$x \in [0.0, \ 10.0]$', color='k', fontsize=15)
plt.text(4, 1.38, r'$y \in [-1.0, \ 4.0]$', color='k', fontsize=15)
Text(4, 1.38, '$y \\in [-1.0, \\ 4.0]$')

png

1
2
3
4
# 特殊点添加注解
# 使用散点图放大当前点
plt.scatter([8,],[np.sqrt(8),], 50, color ='m')
plt.annotate(r'$2\sqrt{2}$', xy=(8, np.sqrt(8)), xytext=(8.5, 2.2), fontsize=16, color='#090909', arrowprops=dict(arrowstyle='->', connectionstyle='arc3, rad=0.1', color='#090909'))
Text(8.5, 2.2, '$2\\sqrt{2}$')

png

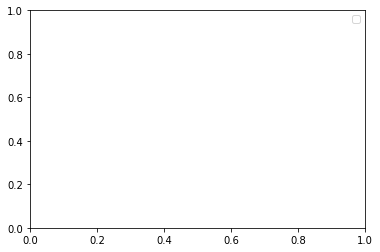

6. 设置图例

1
plt.legend(['cos(x)', 'sin(x)', 'sqrt(x)'], loc='upper right')
<matplotlib.legend.Legend at 0x9495c88>

png

7. 网格线开关

1
2

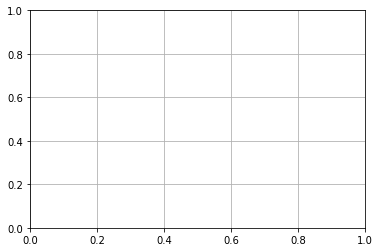

# 显示网格线
plt.grid(True)

png

8. 显示

1
2
# 显示
plt.show()

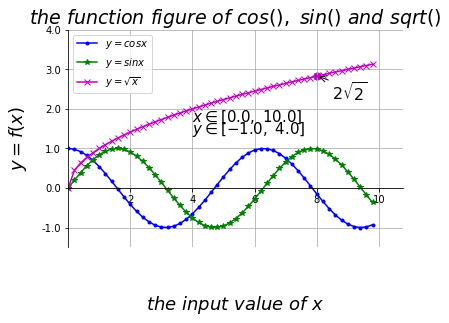

完整的绘制程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
import numpy as np
import matplotlib.pyplot as plt
# 定义数据部分
x = np.arange(0., 10, 0.2)
y1 = np.cos(x)
y2 = np.sin(x)
y3 = np.sqrt(x)
# 绘制 3 条函数曲线
plt.plot(x, y1, color='blue', linewidth=1.5, linestyle='-', marker='.', label=r'$y = cos{x}$')
plt.plot(x, y2, color='green', linewidth=1.5, linestyle='-', marker='*', label=r'$y = sin{x}$')
plt.plot(x, y3, color='m', linewidth=1.5, linestyle='-', marker='x', label=r'$y = \sqrt{x}$')
# 坐标轴上移
ax = plt.subplot(111)
ax.spines['right'].set_color('none') # 去掉右边的边框线
ax.spines['top'].set_color('none') # 去掉上边的边框线
# 移动下边边框线,相当于移动 X 轴
ax.xaxis.set_ticks_position('bottom')
# 下边框线移动到 y=0 的位置
ax.spines['bottom'].set_position(('data', 0))
# 移动左边边框线,相当于移动 y 轴
ax.yaxis.set_ticks_position('left')
# 左边框线移动到 x=0 的位置
ax.spines['left'].set_position(('data', 0))
# 设置 x, y 轴的取值范围
plt.xlim(x.min()*1.1, x.max()*1.1)
plt.ylim(-1.5, 4.0)
# 设置 x, y 轴的刻度值
plt.xticks([2, 4, 6, 8, 10], [r'2', r'4', r'6', r'8', r'10'])
plt.yticks([-1.0, 0.0, 1.0, 2.0, 3.0, 4.0],
[r'-1.0', r'0.0', r'1.0', r'2.0', r'3.0', r'4.0'])
# 添加文字
plt.text(4, 1.68, r'$x \in [0.0, \ 10.0]$', color='k', fontsize=15)
plt.text(4, 1.38, r'$y \in [-1.0, \ 4.0]$', color='k', fontsize=15)
# 特殊点添加注解
plt.scatter([8,],[np.sqrt(8),], 50, color ='m') # 使用散点图放大当前点
plt.annotate(r'$2\sqrt{2}$', xy=(8, np.sqrt(8)), xytext=(8.5, 2.2), fontsize=16, color='#090909', arrowprops=dict(arrowstyle='->', connectionstyle='arc3, rad=0.1', color='#090909'))
# 设置标题、x轴、y轴
plt.title(r'$the \ function \ figure \ of \ cos(), \ sin() \ and \ sqrt()$', fontsize=19)
plt.xlabel(r'$the \ input \ value \ of \ x$', fontsize=18, labelpad=88.8)
plt.ylabel(r'$y = f(x)$', fontsize=18, labelpad=12.5)
# 设置图例及位置
plt.legend(loc='up right')
# plt.legend(['cos(x)', 'sin(x)', 'sqrt(x)'], loc='up right')
# 显示网格线
plt.grid(True)
# 显示绘图
plt.show()

png

参考

官方案例

1
2
echo-ding wechat
欢迎您扫一扫上面的微信公众号,订阅我的博客!
坚持原创技术分享,您的支持将鼓励我继续创作!
